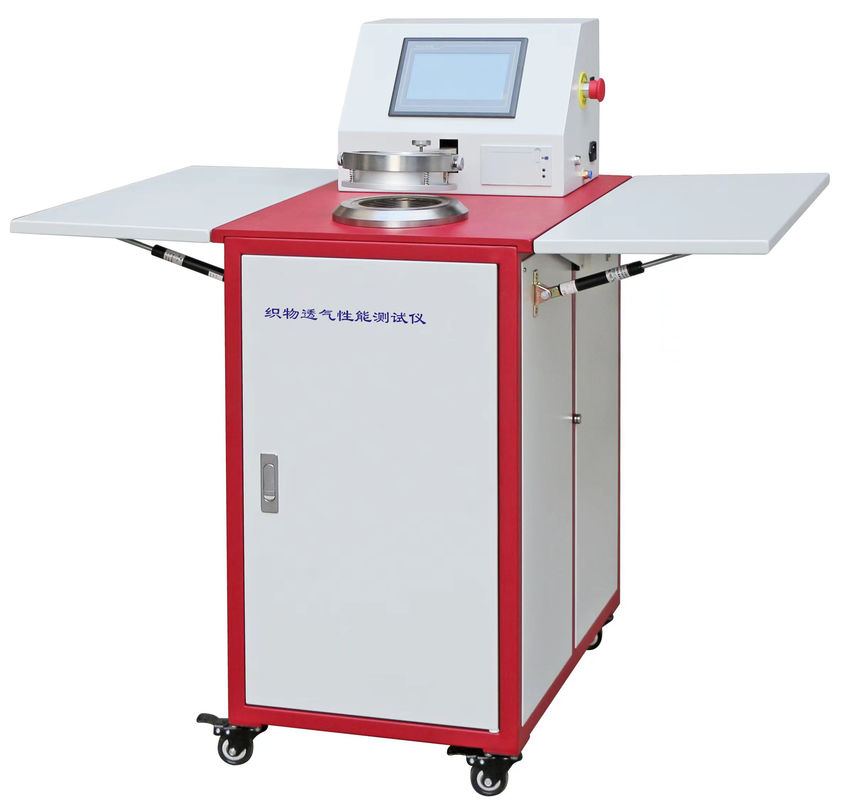

Δοκιμαστής αεροδιαπερατότητας υφάσματος

Πρότυπο: GC-461E

1.Εισαγωγή
Το όργανο χρησιμοποιείται για τη δοκιμή της ατμοσφαιρικής διαπερατότητας ειδικών βιομηχανικών υφασμάτων, γενικών υφασμάτων, πλεκτών ειδών, μη υφασμένων υφασμάτων και βιομηχανικού χαρτιού φίλτρου κλπ.Η απόδοση του οργάνου είναι σύμφωνη με τον κανονισμό GB/T545397 για τον προσδιορισμό της διαπερατότητας υφασμάτων και με άλλες απαιτήσεις των εθνικών προτύπων για τα όργανα δοκιμής.. Με ψηφιακή οθόνη, ψηφιακή ρύθμιση των παραμέτρων δοκιμής και ένα υψηλής ακρίβειας αισθητήρα υιοθετήθηκε αντί για την παραδοσιακή στήλη νερού
Η μέθοδος δοκιμής διαφοράς πίεσης και ο μικρουπολογιστής για τον υπολογισμό των δεδομένων δοκιμής, αντί της χειροκίνητης μετατροπής, επιτρέπουν την εύκολη λειτουργία του οργάνου και την υψηλή ακρίβεια και απόδοση.

2Προδιαγραφές:
2.1 Πεδίο δοκιμής πίεσης: 1 ∙ 4000 Pa
2.2 Δοκιμάσιμη διαπερατότητα αέρα: 2·9999mm/s
2.3 Λάθη δοκιμής: ≤±2%
2.4 Δυνατότητα δοκιμής πάχους υφάσματος: ≤ 8 mm
2.5 Προκαλούμενη προσαρμογή προελεύσεως: δυναμική προσαρμογή σύμφωνα με την ανατροφοδότηση των δεδομένων.
2.6 Πέρασμα οριστικής αξίας για την περιοχή δείγματος: 4 κομμάτια 5cm2; 20cm2; 50cm2; 100cm2;
2.7 Διάμετρος δαχτυλίδι ορισμένου διαμέτρου για την περιοχή δείγματος: Ф50mm(≈19.6cm2) Ф70mm(38.5cm2)
2.8 Σφουγγαρίστρα: 10 κομμάτια
2.9 Δύναμη:1500W
2.10 βάρος: 65 κιλά
2.11 Εξωτερικές διαστάσεις: 600×700×1100mm ((L×W×H)

3- Κατασκευές
Εξωτερικά, το όργανο αποτελείται από πλαίσιο στήριξης, συσκευή στερέωσης δείγματος, μετρητή όγκου ροής, πίνακα οθόνης κλπ. και εσωτερικά από αισθητήρα πίεσης, επεξεργαστή δεδομένων CPU, μηχανή επαγωγικής ροής,συσκευή ρύθμισης ανατροφοδότησης κλπ..
3.1Το πλαίσιο υποστήριξης, κατασκευασμένο με άμεση τρύπα από χαλύβδινο φύλλο και ψεκασμένο με πλαστικό, είναι σταθερό, ελαφρύ και ελκυστικό, καθώς και ανθεκτικό στη διάβρωση και καθαρίσιμο.

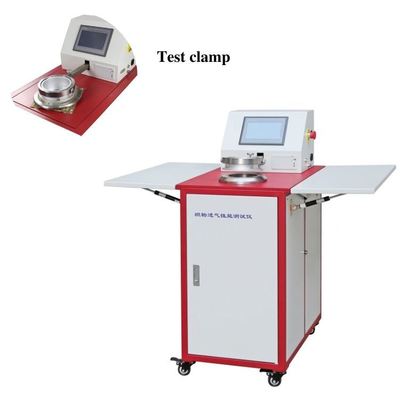

3.2The operation of the specimen fastening device is effected by a pressing handle under the operating table controlling the up-and-down motion of the specimen pressing head through a crankshaft toothed wheel lever mechanismΤο δείγμα πιέζεται στενά με την επαρκή πίεση από τη συσκευή στερέωσης και την πλωτή σύνδεση μεταξύ της κεφαλής πίεσης και του άξονα στήριξης.
3.3Ο κυλίνδρος μέτρησης του όγκου ροής, κατασκευασμένος από συγκολλημένο αδιάβροχο ατσάλινο σωλήνα, είναι ανθεκτικός και σταθερός.
3.4Αριθμός ακροβωτίου (διάμετρος ανοίγματος) οθόνης:
Η χρήση του επιλεγμένου μεγέθους του ανοίγματος του ακροφύσκου που εμφανίζεται στην παρακάτω οθόνη:πατάτε το πλήκτρο [Set] και το δείκτη φωτός στην επάνω αριστερή γωνία του πύραυλου αριθ.. (διάμετρος ανοίγματος) η οθόνη οθόνης είναι ανοιχτή.
