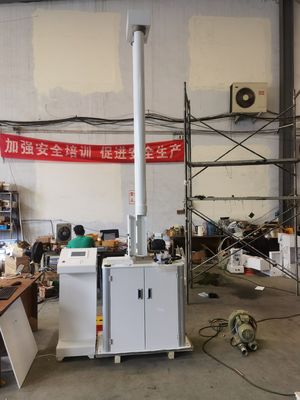

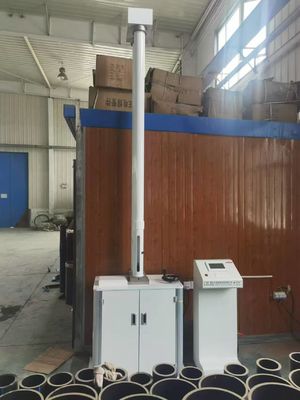

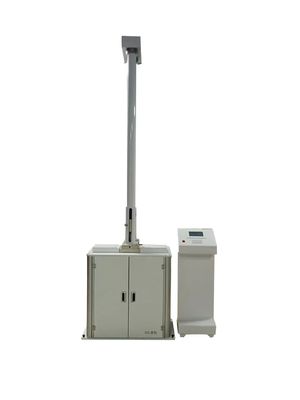

Μηχανή δοκιμής πτώσης

1Αρχή:

Η μηχανή δοκιμής της πτώσης είναι κατάλληλη για διάφορους σωλήνες (σωλήνες παροχής νερού PVC-U, σωλήνες λυμάτων, σωλήνες παροχής νερού χαμηλής πίεσης, σωλήνες παροχής νερού χαμηλής πίεσης, σωλήνες αφρού πυρήνα,Δόμοιοι κυματοειδείς σωλήνεςΕίναι επίσης κατάλληλο για τον προσδιορισμό της αντοχής σε εξωτερικές συγκρούσεις των άκαμπτων πλαστικών πλακών.Το προϊόν συμμορφώνεται με το βιομηχανικό πρότυπο JB/T9389, τις τεχνικές προϋποθέσεις της μηχανής δοκιμής αντίκτυπου βάρους πτώσης και τα εθνικά πρότυπα GB/T14152., GB/T14153, GB/T6112· ανταποκρίνεται επίσης στο GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 και άλλα πρότυπα μεθόδων δοκιμής.

2.Χρήση :

Είναι κατάλληλο για δοκιμές συγκρούσεων δειγμάτων μη μεταλλικών υλικών ή προϊόντων όπως πλαστικοί σωλήνες, γυαλί, κεραμική κλπ.Πρόκειται για όργανο δοκιμής που χρησιμοποιείται για την αξιολόγηση της αντοχής των υλικών σε κρούση.

3Τεχνικοί δείκτες:

1Μέγιστη ενέργεια πρόσκρουσης: 300 J.

2.Μάζα του σώματος του σφυριού: 0,5Kg· 6,3Kg

3- ακτίνα καμπυλότητας της κεφαλής του σφυριού: μία για κάθε μία από τις μονάδες d25R50 και d90R50·

4Υψόμετρος πρόσκρουσης: 2000 mm και κάτω

5Λάθος ύψους πρόσκρουσης: ±2 mm

6Προδιαγραφές δείγματος: Φ16mm Φ800mm

7Ηλεκτρική παροχή: 220V, 50Hz

8Συνολικές διαστάσεις: 900*800*4100mm

9. βάρος μηχανής: 380kg

4. Σχετικά πρότυπα:

ZBN72026 "Τεχνικές προϋποθέσεις για τη μηχανή δοκιμής της πρόσκρουσης με πέδη με σφυρί"

GB/T14152 "Μέθοδος δοκιμής για την αντοχή σε εξωτερικές συγκρούσεις θερμοπλαστικών σωλήνων, όταν περιστρέφεται ο δείκτης του ρολογιού"

GB/T14153 "Γενικοί κανόνες για τις μεθόδους δοκιμής κρούσης με σφυρί πτώσης για άκαμπτα πλαστικά"

GB6112 "Μέθοδος δοκιμής για την αντοχή σε κρούση των θερμοπλαστικών σωλήνων και εξαρτημάτων (μέθοδος πτώσης βάρους) "

GB/T10002.1 "Σκληροί σωλήνες πολυβινυλοχλωριούχου (PVC-U) για παροχή νερού"

GB/T10002.3 "Πυλώματα στερεών πολυβινυλοχλωριδίων (PVC-U) για υπόγεια αποχέτευση και χρήση λυμάτων"

GB/T13664 "Σκληροί σωλήνες πολυβινυλοχλωριούχου (PVC-U) λεπτού τοιχώματος για άρδευση παροχής νερού χαμηλής πίεσης"

GB11548 "Μέθοδος δοκιμής για την αντοχή σε κρούση των άκαμπτων πλαστικών φύλλων (μέθοδος πέφτοντος σφυριού) "

JB/T5125 "Γεωργικοί άκαμπτοι σωλήνες χλωριούχου πολυβινυλίου"

JTT/529-2016 Πλαστικές φυσαλίδες για γέφυρες σκυροδέματος

GB/T8814 "Σκληρά προφίλ πολυβινυλοχλωριούχου (PVC) για θύρες και πλαίσια παραθύρων"

GB/T5836.1 "Σκληροί σωλήνες πολυβινυλοχλωριούχου για αποχέτευση κτιρίων"

GB/T 19472.1-2004 "Σύστημα δομικών σωληνώσεων τοιχωμάτων από ενσωματωμένο πολυαιθυλένιο (PE) Μέρος 1: Διπλό τοίχωμα κυματοειδών σωλήνων από πολυαιθυλένιο"

5Διαμόρφωση υλικού και σύνθεση συστήματος:

1, Ταϊβάν Δέλτα προγραμματιζόμενο ελεγκτή.

2, Taiwan Delta οθόνη αφής (επτά ίντσες).

3, ένα σύνολο από φωτοηλεκτρικό δέκτη δέσμης μέσω της Κορέας Onetokos.

4Ένα σύνολο φωτοηλεκτρικών κωδικοποιητών.

5, ένα σύνολο συστήματος σταδίου και επιβράδυνσης.

6Ένα σύνολο από σύστημα αλυσίδας κίνησης.

7Ένα σύνολο υποστήριξης δείγματος από κράμα αλουμινίου.

8Το σώμα του σφυριού, η κεφαλή του σφυριού και το κάθισμα του σφυριού είναι εξοπλισμένα κατά πρότυπο.

9Ένα σύνολο συσκευών ανύψωσης δειγμάτων.

10Ένα σύνολο αεριωθούμενων αντιδευτερογενών επιπτώσεων.

11Ένα σύνολο ηλεκτρομαγνητικού συστήματος απορρόφησης.

6.Αρχή δοκιμής:

Τοποθετείται ο σωλήνας ή το προφίλ που πρόκειται να δοκιμαστεί στο πάγκο εργασίας, ρυθμίζεται το ύψος του δείγματος έτσι ώστε η άνω επιφάνεια του δείγματος να βρίσκεται ακριβώς στο κάτω άκρο του φωτοηλεκτρικού συστήματος αντίθεσης.Επιλέξτε την κεφαλή και το βάρος του σφυριού σύμφωνα με τις απαιτήσεις των εθνικών προτύπων, και να συνδυάσει το σφυρί της πρόσκρουσης, ρυθμίσει το ηλεκτρομαγνητικό το ύψος του συστήματος προσρόφησης, κρεμάστε το σφυρί, δοκιμή σημεία, ρίξτε το σφυρί της πρόσκρουσης από ένα υψηλό σημείο,Παρατηρήστε την ρήξη του σωλήνα ή του προφίλ, ένα ή λιγότερο δείχνει ότι η αντοχή σε κρούση του σωλήνα ή του προφίλ είναι καλή, και περισσότερα από ένα δείχνουν ότι η αντοχή σε κρούση Η απόδοση κρούσης δεν είναι καλή.

7Πειραματικά βήματα:

Α.δείγμα εγκατάστασης:

1.1 Ενεργοποιήστε το σύστημα και ανοίξτε την πόρτα προστασίας δείγματος.

1.2 Τοποθετείται το δείγμα πρόσκρουσης και ρυθμίζεται το ύψος του δείγματος έτσι ώστε η άνω άκρη του δείγματος να βρίσκεται ακριβώς κοντά στην επιφάνεια επαφής του φωτοηλεκτρικού συστήματος·

Β.Επιλέξτε σφυρί πρόσκρουσης:

1 Επιλέξτε το μοντέλο της κεφαλής του σφυριού σύμφωνα με τις προδιαγραφές του προτύπου.

2 Συνδυάστε το σφυρί κρούσης σύμφωνα με τις προδιαγραφές του προτύπου.

Γ.δοκιμές:

3.1 Ρυθμίζεται το ύψος του συστήματος ηλεκτρομαγνητικής προσρόφησης, ανοίγεται το παράθυρο παρατήρησης, τοποθετείται το συνδυασμένο σφυρί πρόσκρουσης και προσρόφησης στον ηλεκτρομαγνήτη·

3.2 Ρυθμίστε το ύψος πρόσκρουσης·

3.3 Ανύψωση στο καθορισμένο ύψος·

3κλειδί δοκιμής 4 σημείων·

3.5 Τα αποτελέσματα της δοκιμής παρέχονται ανάλογα με τη βλάβη των δειγμάτων·
